蒸汽渦街流量計

蒸汽渦街流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LUGB
  • 測量范圍:5-11000m3/h
  • 精度等級:1.5級、1.0級
  • 公稱通徑:DN20~DN1200
  • 適用介質:氣體、液體、蒸汽
  • 工作壓力:1.6MPa~10MPa
  • 工作溫度:-80℃~450℃
  • 供電方式:24VDC或鋰電池
  • 訂貨號:QRFRDBVCZ626
蒸汽渦街流量計概述
渦街流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。
當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部(或后面)的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大,濾波限幅和觸發整形處理后,輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀,傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。
傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用*新微功耗CPU,測量渦街傳感器輸出的頻率信號,根據設定的密度,渦街流量計系數進行流量運算,現場液晶顯示瞬時流量和累計流量。

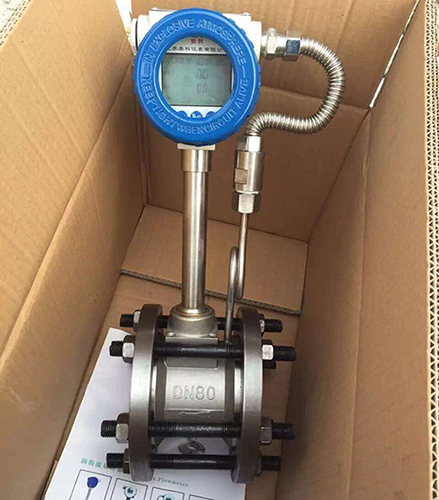

蒸汽渦街流量計產品圖


蒸汽渦街流量計產品特點
1、結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠。
2、安裝簡單,維護十分方便。
3、檢測傳感器不直接接觸被測介質,性能穩定,壽命長。
4、輸出是與流量成正比的脈沖信號,無零點漂移,精度高。
5、測量范圍寬,量程比可達1:10。
6、壓力損失較小,運行費用低,更具節能意義。
7、在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償,調換配件后一般無需重新標定儀表系數。
8、應用范圍廣,蒸汽、氣體、液體的流量均可測量。

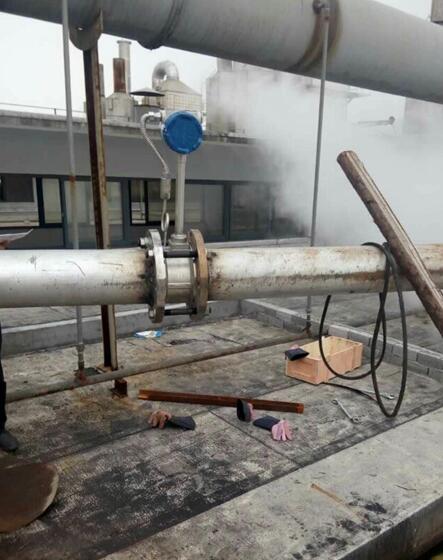

蒸汽渦街流量計現場安裝使用圖


蒸汽渦街流量計主要技術指標
公稱通徑:25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公稱壓力(MPa):DN25-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃):壓電式:-40~260,-40~320;電容式: -40~300, -40~400,-40~450(協議訂貨)
本體材料:1Cr18Ni9Ti,(其它材料協議供貨)
允許振動加速度:壓電式:0.2g      電容式:1.0~2.0g
精確度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
范圍度:1:6~1:30
供電電壓:傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V電池
輸出信號:方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA
壓力損失系數:符合JB/T9249標準 Cd≤2.4
防爆標志:本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5
防護等級:普通型IP65     潛水型 IP68
環境條件:溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa
適用介質:氣體、液體、蒸汽
傳輸距離:三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA):負載電阻≤750Ω


蒸汽渦街流量計工作原理

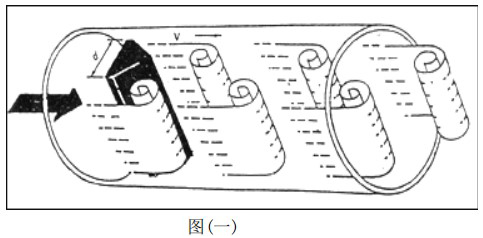

在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼渦街,如圖(一)所示。
蒸汽渦街流量計工作原理圖一
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為 f,被測介質來流的平均速度為 V,旋渦發生體迎流面寬度為 d,表體通徑為 D,根據卡曼渦街原理,有如下關系式:
f=StV/d   公式(1)
式中:
f-發生體一側產生的卡門旋渦頻率
St-斯特羅哈爾數(無量綱數)
V-流體的平均流速
d-旋渦發生體的寬度

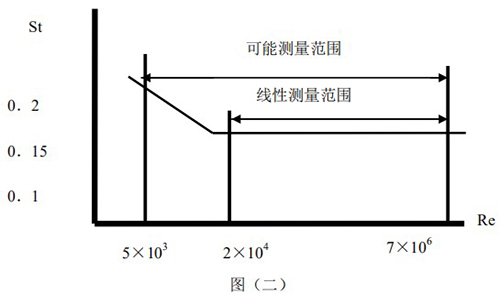

由此可見,通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數,圖(二)表示斯特羅哈爾數(St)與雷諾數(Re)的關系。
蒸汽渦街流量計工作原理圖二
在曲線表中 St=0.17 的平直部分,漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率 f 就可以求得管內流體的流速,由流速 V 求出體積流量。所測得的脈沖數與體積量之比,稱為儀表常數(K),見式(2)
K=N/Q(1/m3)   公式(2)
式中:K=儀表常數(1/m3)。
N=脈沖個數
Q=體積流量(m3)

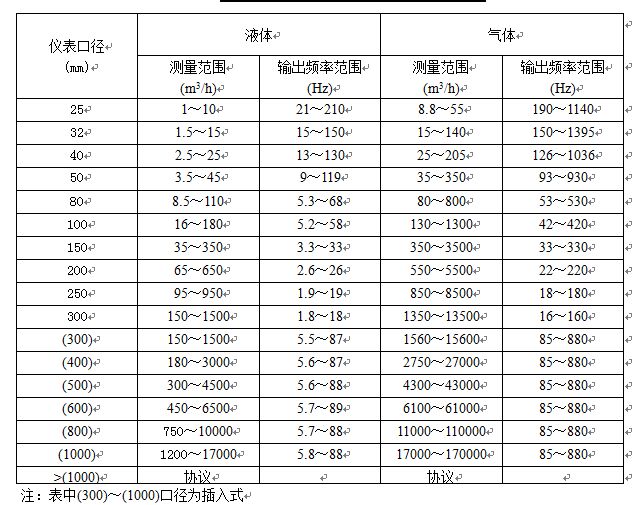

蒸汽渦街流量計傳感器工況流量范圍表
蒸汽渦街流量計流量范圍表

蒸汽渦街流量計安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節,若安裝不當,輕則影響儀表的使用精度,重則會(huì )影響儀表的使用壽命,甚至會(huì )損壞儀表。
(一)安裝環境要求:
1.盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2.避開高溫熱源和輻射源的直接影響。若必須安裝,須有隔熱通風措施。
3.避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。
4.渦街流量?jì)x表應盡量避免安裝在振動較強的管道上。若必須安裝,須在其上下游2D處加設管道緊固裝置,并加防振墊,加強抗振效果。
5.儀表*好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成U形,避免水順著電纜線進入放大器殼內。
6.儀表安裝點周?chē)鷳摿粲休^充裕的空間,以便安裝接線和定期維護。
(二)儀表管道安裝要求:

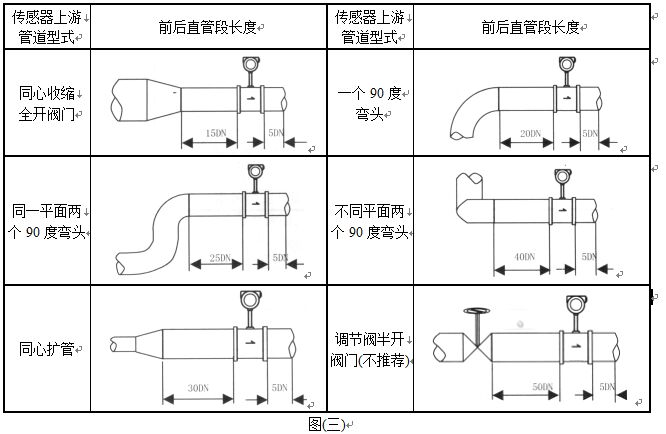

1.渦街流量?jì)x表對安裝點的上下游直管段有一定要求,否則會(huì )影響介質在管道中的流場,影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
DN為儀表工稱口徑
蒸汽渦街流量計管道安裝
注:調節閥盡可能不安裝在渦街流量?jì)x表的上游,而應安裝在渦街流量?jì)x表的下游10D處。
2.上、下游配管內徑應相同。如有差異,則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
上、下游配管應與流量?jì)x表表體內徑同心,它們之間的不同軸度應小于0.05Db
3.儀表與法蘭之間的密封墊,在安裝時不能凸入管內,其內徑應比表體內徑大1-2mm
4.測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時,測壓孔應設置在下游3-5D處,測溫孔應設置在下游6-8D處,見圖(七)。D為儀表工稱口徑,單位:mm
5.儀表在在管道上可以水平、垂直或傾斜安裝。

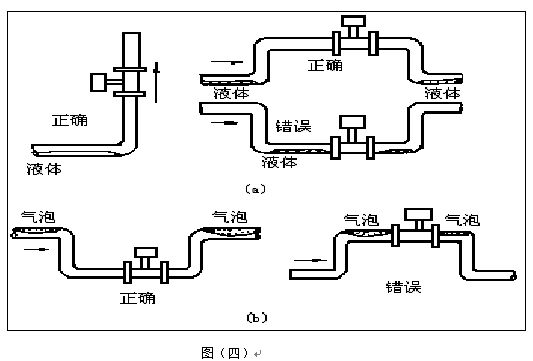

6.測量氣體時,在垂直管道安裝儀表,氣體流向不限。但若管道內含少量液體,為了防止液體進入儀表測量管,氣流應自下而上流動,如圖(四)a所示
7.測量液體時,為了保證管內充滿液體,所以在垂直或傾斜管道安裝儀表時,應該保證液體流動方向從下而上。若管道內含少量氣體,為了防止氣體進入儀表測量管,儀表應安裝在管線的較低處
如圖(四)b所示
蒸汽渦街流量計安裝注意事項
8.測量高溫、低溫介質時,應注意保溫措施。轉換器內部(表頭殼體內)高溫一般不應超過70℃;低溫易使轉換器內部出現凝露,降低印制電路板的絕緣阻抗,影響儀表正常工作。


蒸汽渦街流量計儀表配線設計
一. 輸出頻率信號的三線制渦街流量?jì)x表配線設計

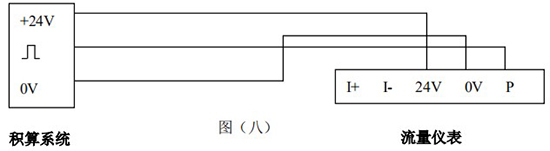

輸出頻率信號的三線制流量傳感器采用 DC24V 或 DC12V 電源供電,一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。傳感器端子接線見圖(八)
蒸汽渦街流量計工作原理圖三線制接線圖

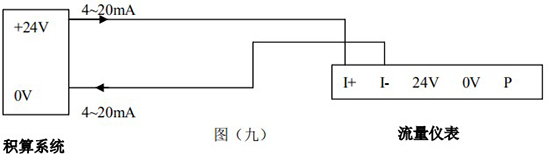

二.輸出標準 4~20mA 電流信號的兩線制渦街流量?jì)x表配線設計
輸出標準 4~20mA 電流信號的兩線制變送器采用 DC24V 電源供電,一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。變送器端子接線見圖(九)
蒸汽渦街流量計工作原理圖4-20mA接線圖

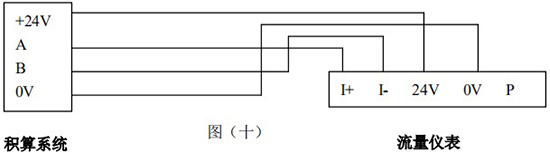

三.帶 RS-485 通訊接口功能的渦街流量?jì)x表配線設計
帶 RS-485 通訊功能的渦街流量?jì)x表采用 DC24V 電源供電,與其它設備之間采用四線制傳輸方式。儀表端子接線見圖(十)
蒸汽渦街流量計工作原理圖RS-485接線圖
四.防暴型渦街流量?jì)x表配線設計
LUGB/E 三線制脈沖輸出型渦街流量?jì)x表與 LB978 齊納安全柵相連、LUGB/E 兩線制標準 4~20mA 電流輸出型渦街流量?jì)x表與 LB987S 齊納安全柵相連可構成本質安全型防爆系統,產品防爆標志為 Ex ia Ⅱ CT2-T5。

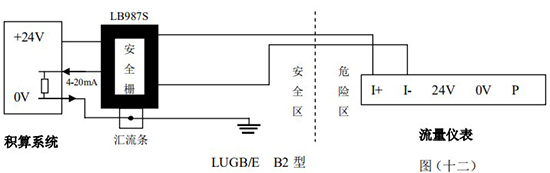

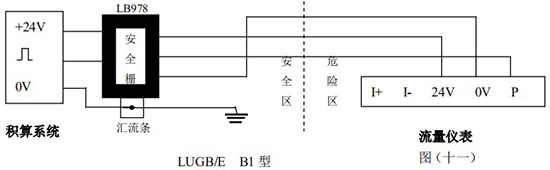

本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算系統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖(十一),圖(十二)。
蒸汽渦街流量計工作原理圖防爆接線圖一
蒸汽渦街流量計工作原理圖防爆接線圖二
注意事項:
(1)防爆型傳感器和變送器安裝于危險場所,安全柵、顯示儀表、供電電源,計算機等關聯設備必須安裝在安全場所。
(2)傳感器和變送器應有可靠接地,防爆地線不得與強電系統保護接地共用。
訂貨須知及選型樣譜
一.尊敬的用戶,當您要選用本公司產品時,請仔細閱讀選型樣本,并做好以下工作:
1.認真核對被測介質的工況條件:溫度、壓力、管徑等工藝參數。
2.認真核對被測介質的使用流量范圍,特別是*小流量值以*終確定使用儀表的口徑及配管參數。
3.確定儀表的安裝地點,保證直管段,并為儀表的安裝維護創(chuàng )造好的環境條件。
4.填好訂貨咨詢單,見附表三

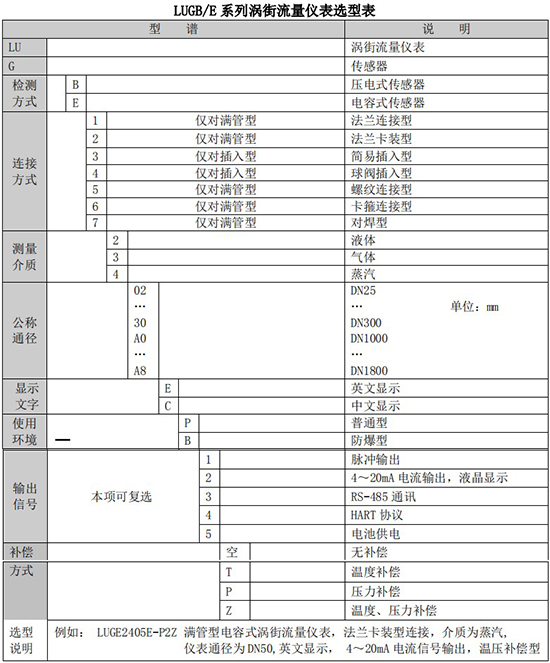

二.渦街流量?jì)x表選型表(符合 JB/T9294-1999 標準)
1.傳感器選型表


蒸汽渦街流量計規格型號選型表
