在污水處理中污水排水流量計和超聲波流量計的特點及選型
點擊次數:1776 發布時間:2020-12-24 08:17:11
工業生產帶來的環境污染以及因為城市人口急劇增長而帶來的環境壓力,已經成為制約一個地區和**可持續發展的重要因素,失去了藍天和碧水,因工業生產和科技發展帶來人們的幸福就成為了負增長。中國經過30多年的粗放式經濟增長模式,雖然積累了相當的財富,但如果環境保護不加以注重,*終必將也會(huì )拖累*終的經濟發展,目前,工業廢水和城市污水的排放量也將會(huì )大量增加。如果這些廢水未經處理進行排放,將會(huì )對環境和飲用水造成嚴重污染。因此,建立高度白動化的污水處理廠成為必然需要。
在污水處理中, 如何正確、合理、經濟地選擇流量?jì)x表, 將直接影響水處理工程的自控水平, 工程造價。流量檢測點不同, 被測介質的成分不同, 所用流量計的類型也會(huì )不同。污水排水流量計和超聲波流量計是兩種在水測量中*為普遍也*為適用的流量計,有著各自的測量?jì)?yōu)勢和特點,可分別用于不一樣的測量現場,本文就是從技術和經濟兩方面, 對這兩種流量計的性能、價格等進行探討, 以幫助企業的物資購置人員和技術設計人員正確的的產品選型和使用維護有所幫助。
1工藝流程

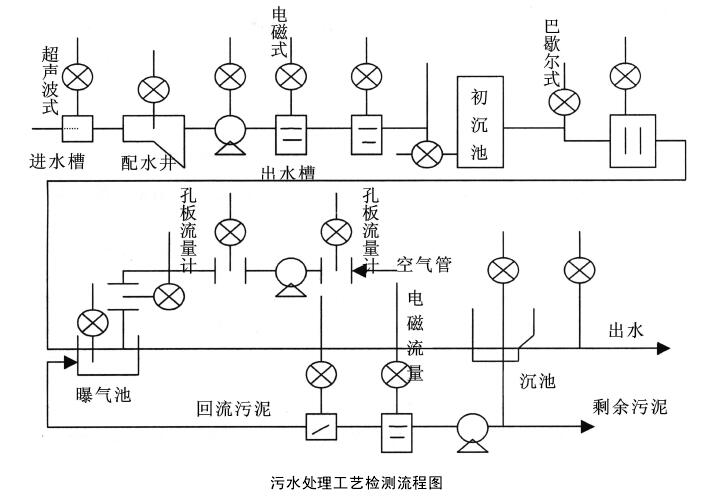

工藝流程見下圖
這就要求有不同介質的流量被測量,同時,市場上又不斷推出新的流量計供你選擇,那么,如何合理地選擇適合不同介質的流量計顯得非常重要。本文從污水處理的工藝流程、流量計的工作原理、技術經濟指標等方面進行探討。
從上圖中可以看出,各流量檢測點所選擇的流量計類型是不相同的。主要原因是被測介質的成分不同。在污水處理廠中,一般進口流量采用文丘里加超聲波傳感器進行測量,由于超聲波傳感器具有易安裝,不易被磨損。但是,如果被測介質的表面浮有大量泡沫,則來白超聲波傳感器的超聲脈沖可能被吸收,使測量受到干擾,嚴重影響測量精度。此時可采用靜壓式的傳感器來代替。
2工作原理
不同類型的流量計使用于不同的場合,主要有流量計的工作原理決定的。下面就污水處理廠常用的流量計進行說明。
21超聲波流量計
超聲波流量計的換能器成對地安裝在管道的兩側,兩個換能器交替地被作為超聲波信號的發生器或接收使用。聲波會(huì )被流動的液體攜帶著流動,聲波會(huì )受到液體流速的影響,假設超聲波信號從換能器,,流傳播到換能器所需的時間為從換能器B逆流傳播到換能器A(稱逆向)所需的時問為T(mén)D則:
這樣,超聲波流量計可以通過測量△T直接求得流體在聲道上的平均線流速,然后采用一種專有積分方法算出管道橫截面積上的平均面流速宜至流量。
C 1影響超聲波流量計測量精度的因素。從上述計算公式中可以看出,影響超聲波流量計測量精度的因素很多,主要表現在以下兒個方面:①換能器的安裝位置;②液體的雷諾數;③換能器安裝段上、下游的直管段;①液體中懸浮顆粒和氣泡的體積濃度;⑤換能器安裝段的管道橢圓度。
2超聲波流量計的特點。
盡管超聲波流量計對被測液體的工作條件較為苛刻,對本身安裝要求比較嚴格,但是與其他流量計相比具有一定的特點:①既可測一般導聲流體,也可測高溫、高壓、強腐蝕、非導電、易爆和放射性導聲流體;②可以在現有管道上安裝,甚至換能器的安裝、維修不需要停止管道中流體的流動;③換能器安裝在管道外壁、管壁和管道內表面上,基本對流場不造成干孤沒有壓力損失;①特別適合大口徑流量的測量,其造價基本與口徑大小無關;⑤據資料顯示,目前超聲波流量計的精度:雙聲道已達1. 0級,四聲道可達0. 5級,完全滿足一般測量要求。
2. 2污水排水流量計
污水流量計測量的基礎是法拉*電磁感應原理。激磁系統由線圈和鐵芯組車組h}?當通電后產生一個工作磁場,測量導管置于磁場中,在導管內壁上裝有一對電*。當導電介質流經導管時,相當于導體在磁場中切害」磁力線,其產生的感應電動勢由電*檢出,其流量大小可由下式求出:
Q=K· ED/4B
式中:
K———比例系數;
E———感應電勢;
D———管道直徑, 即垂直切割磁力線的導體長度;
B———磁感應強度;
由此可以看出:當污水排水流量計選定后,D是常數,只要B保持不變,則Q與E之問具有一定的線性關系,因而儀表具有均勻刻度。目前污水排水流量計測量精度可達OS級以上。
3技術經濟比較
在儀表選型時,技術和經濟是需要同時考慮的兩大基本要素,既不能言目的追求“高”“精”“尖”也不能只考慮價格便宜,下面就污水排水流量計和超聲波流量計進行比較。
3. 1超聲波流量計
口徑1001800n們;雙聲道,約5萬元人民幣以?xún)取?br /> 4. 2污水排水流量計
口徑100一1600橡膠襯里,配對法蘭,電*材料欽,接地環約2一13萬元人民幣。
從價格比較發呱當兩種流量計在技術上都可以選擇時,口徑在800~以下應考慮選擇污水排水流量計,口徑在800~以上應考慮選擇超聲波流量計。流槽加液位傳感器,所謂的明渠流量計,其價格的變化主要取決于流槽的價格,因為液位傳感器的價格基本與流量大小無關。設計人員在選擇明渠流量計時,應該考慮流槽的加工情況。否則當流槽尺寸不精確或材料容易變形,都會(huì )引起很大的測量誤差。物資購置人員應根據實際需要選擇適合的流量計。
4結束語
作為儀表系統的設計人員在設計中應該多與工藝設計人員商討,互相合作,有時通過改變某個測量點,就會(huì )有意想不到的收獲,可能會(huì )帶來很大的經濟效益。儀表的選型看似簡單,其實大有學問可作。例如電磁流量休一般選擇口徑與管道一樣的流量計,但考慮到流量計的測量范圍比較寬,價格比較昂貴,就可以選擇口徑較管道小的流量計,這樣還能增大流速,防止沉淀的產生。但是這樣以來,又會(huì )帶來流體的壓力損失和管了縮徑費用的增加,那么究競選擇多大口徑的流量計*合適呢?這就要求我們設計人員在實踐中不斷摸索和總結經驗,只有這樣才能對儀表有一個經濟、合理的選型。
