電池供電電磁流量計
- 品*:JKM/凱銘儀表
- 型號:JKM-LDE
- 測量范圍:0.028~205258m3/h
- 精度等級:0.5級、1.0級
- 公稱通徑:DN10~DN2200
- 適用介質:污水、導電液體
- 工作壓力:1.6~6.3MPa
- 工作溫度:-20~+200℃
- 供電方式:220V 24V 鋰電池
- 訂貨號:XXIUXIGOW279
電池供電電磁流量計概述
電磁流量計是一種電磁感應式流量?jì)x表,采用壓鑄鋁表殼,IP68密封防護設計,可使用在井下等潮濕場合。適用于電導率大于5μs/cm導電液體的流量計算;公稱通徑范圍為10mm至3000mm,是集智能化、小型輕量一體化、多功能、高精度、高可靠性為一體的系列電磁流量計產品。它由傳感器和智能轉換器兩部分組成。
電磁流量計標配一個常規鋰電池組,可持續工作3年以上,若配用高容量鋰電池組,持續工作時間會(huì )更長。可采用基站式無線通訊網絡(luò )系統,在區域中心建立通訊基站,覆蓋半徑為1000米。各臺電磁水表同基站進行近距通訊(SRD模式),使用928MHZ開放頻段(美國標準)。基站通過GPRS或CDMA手機通訊網絡(luò )完成同管理計算機的數據通訊。計也可直接通過GPRS或CDMA手機通訊網絡(luò )完成同管理計算機的數據通訊。
電池供電電磁流量計工作原理

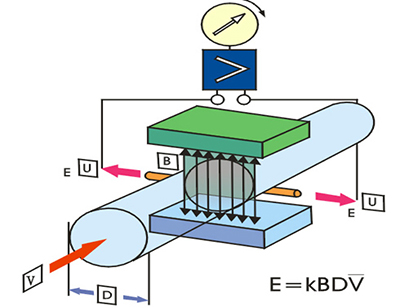

流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電*沿管徑方向穿通管壁固定在測量管上。其電*頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管,將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速 的乘積、電動勢E(流量信號)由電*檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,模擬電流信號,用于流量的測量和控制。
式中:
E---------為電*間的信號電壓
B---------磁通密度(T)
d---------測量管內徑
V--------平均流速(m/s)
K---------常數
由于K為常數,勵磁電流是恒流的,故B也是常數,則由(1-1)式可知,體積流量Q與信號電壓E成正比,即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q,這就是電磁流量計的基本工作原理。
由(1-1)式可知,被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會(huì )影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會(huì )影響測量結果的。因此說電磁流量計是一種真正的體積流量計。
電池供電電磁流量計主要技術指標
口徑:DN15~2400mm
介質:導電性液體
襯里:氯丁橡膠、聚氨酯橡膠、聚四氟乙烯、聚全氟乙丙烯
流速:≤15m/s
勵磁方式:方波勵磁
電*材料:不銹鋼316L、哈氏合金C、哈氏合金B、鈦、鉭、鉑銥
額定壓力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
介質溫度:氯丁橡膠:-10~60℃ 聚氨酯橡膠:-10~40℃
聚四氟乙烯(F4):-10~120℃ 聚全氟乙丙烯(F46):-10~150℃
介質電導率:>5μs/cm
準確度等級:±1.0% ±0.5% ±0.2%
輸出信號:4~20mA電流,脈沖頻率,上下限報警
通訊:RS485/RS232(可選)
防護等級:IP65、IP67、IP68
防爆等級:ExdⅡCT3-CT6
電纜接口:M18*1.5
環境條件:環境溫度:-10~50℃ 相對濕度:5%~90% 環境電磁場:≤400A/m
供電電源:85~250VAC 20~36VDC 3.6V電池供電
電池供電電磁流量計常用絕緣內襯材料性能及適用范圍
1.名稱:聚三氟乙烯
性能:化學性能穩定,僅次于聚四氟乙烯,但耐磨性能差
*高工作溫度/℃:100℃
適用液體:水、酸溶液
2.名稱:聚四氟乙烯(F-4)
性能:化學性能很穩定,但粘結性能差,與金屬測量管很難粘接,耐磨性能也不好
*高工作溫度/℃:250℃
適用液體:腐蝕性強的濃酸(如硫酸流量計)、堿、鹽溶液
3.名稱:四氟乙烯和六氟丙烯(F-46)
性能:化學耐腐性略遜于F-4,但與金屬測量管有較強接合力,可用于負壓
適用液體:腐蝕性酸、堿、鹽溶液
4.名稱:四氟乙烯和乙烯(F-40)
性能:化學耐腐性略遜于F-4,但與金屬測量管有較強接合力,可用于負壓
適用液體:腐蝕性酸、堿、鹽溶液
5.名稱:聚氨酯橡膠
性能:耐磨性能好,但耐酸堿性能差
*高工作溫度/℃:70℃
適用液體:水泥漿、紙漿類液體
6.名稱:氯丁橡膠
性能:彈性好,耐磨、耐腐蝕,抗沖擊性能好,成本也比較低
*高工作溫度/℃:70℃
適用液體:水泥漿、礦漿、稀酸流體
7.名稱:耐酸搪瓷
性能:耐除氫氟酸、磷酸以外的其它酸類和溶劑,有一定耐堿性,抗沖擊性差
*高工作溫度/℃:180℃
適用液體:一般酸、堿、腐蝕性液體
8.名稱:陶瓷
性能:有*好的耐磨性,且有很好的耐各種強酸、強堿的腐蝕性,但性脆易碎,應防溫度劇變
*高工作溫度/℃:180℃
適用液體:具有腐蝕性的礦漿
9.名稱:耐酸橡膠
性能:耐60℃以下任何濃度的鹽酸、草酸、磷酸及50%的硫酸、NaOH、KOH等,但忌強氧化劑
*高工作溫度/℃:60℃
適用液體:一般酸、堿、鹽水溶液
電池供電電磁流量計常用電*材料及使用范圍
1.電*材料:耐酸不銹鋼材料(1Cr18Ni9Ti)、含鉬不銹鋼(1Cr18Ni12Mo2Ti)(相當于316L)
特點及使用范圍:主要用于生活工業用水、原水、下水、廢污水、稀酸、稀堿等弱腐蝕性酸、堿、鹽液體
2.電*材料:哈氏合金B
特點及使用范圍:適用于低濃度鹽酸等非氧化性酸和非氧化性鹽液,硝酸等氧化性酸不適用
3.電*材料:哈氏合金C
特點及使用范圍:適用于常溫硝酸、其他氧化性酸、氧化性鹽液等,鹽酸等,還原性酸和氯化物不適用
4.電*材料:鈦
特點及使用范圍:耐腐蝕性略?xún)?yōu)于耐酸剛,對氯化物、次氯酸鹽、海水有優良的耐腐蝕性,對常溫硝酸等氧化性酸有耐腐蝕性,鹽酸、硫酸等還原性酸不適用
5.電*材料:鉭
特點及使用范圍:具有和玻璃相似的優越耐腐蝕性,除氫氟酸、發煙硫酸等少數酸外,適用于大部分酸液,氫氧化鈉等堿液不適用
6.電*材料:鉑、鉑銥合金
特點及使用范圍:對幾乎所有的酸堿液耐腐蝕,王水、銨鹽等少數介質不適用,價格昂貴
7.電*材料:碳化鎢硬質合金
特點及使用范圍:漿液專用電*材料,可降低漿液噪聲,耐腐蝕性較差,腐蝕性液體不適用
8.電*材料:導電橡膠、導電氟塑料

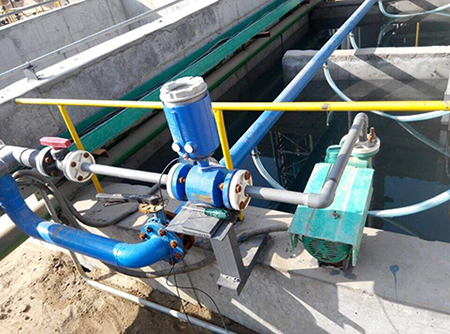

電池供電電磁流量計選型與安裝
儀表的選型是儀表應用中非常重要的工作,據有關資料統計,儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤安裝造成的,請特別注意。具體注意事項如下:
被測流體名稱和其化學性能。
*大流量、*小流量和常用流量。
推薦:常用流量應選擇在1~3m/s流速段內,如果不符,請用戶調整所選儀表的口徑規格。
*高工作壓力。
*高工作溫度、*低工作溫度。
被測流體必須具備一定的導電性,導電率≥5μs/cm。
*大流量和*小流量必須符合表2-1的數據。
實際*高工作壓力必須小于流量計的額定工作壓力(見傳感器銘*)。
*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求(見傳感器銘*)。
確定是否有負壓情況存在。
電*和襯里材料的選擇應滿足流體介質的化學性能。
電池供電電磁流量計公稱通徑與流量范圍
